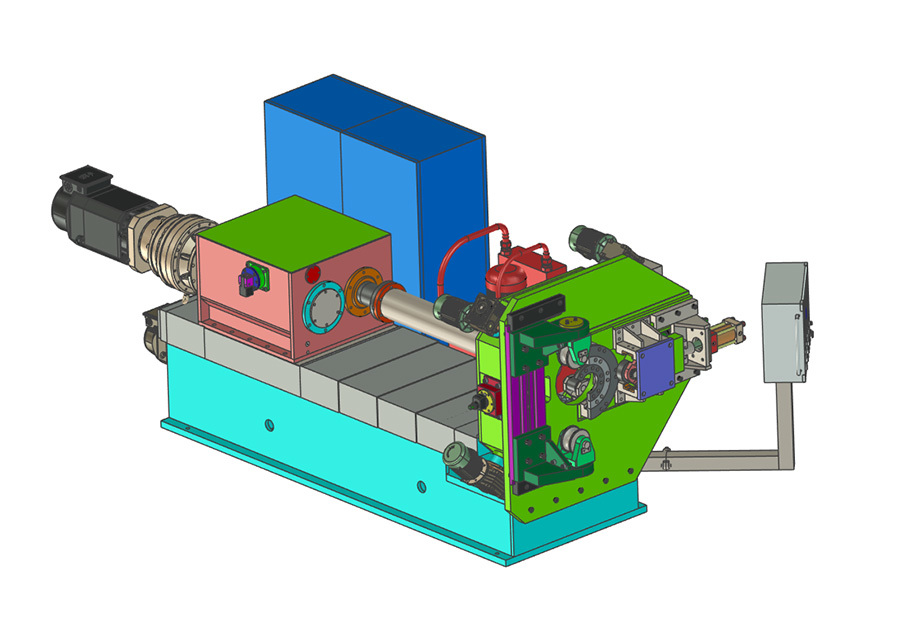

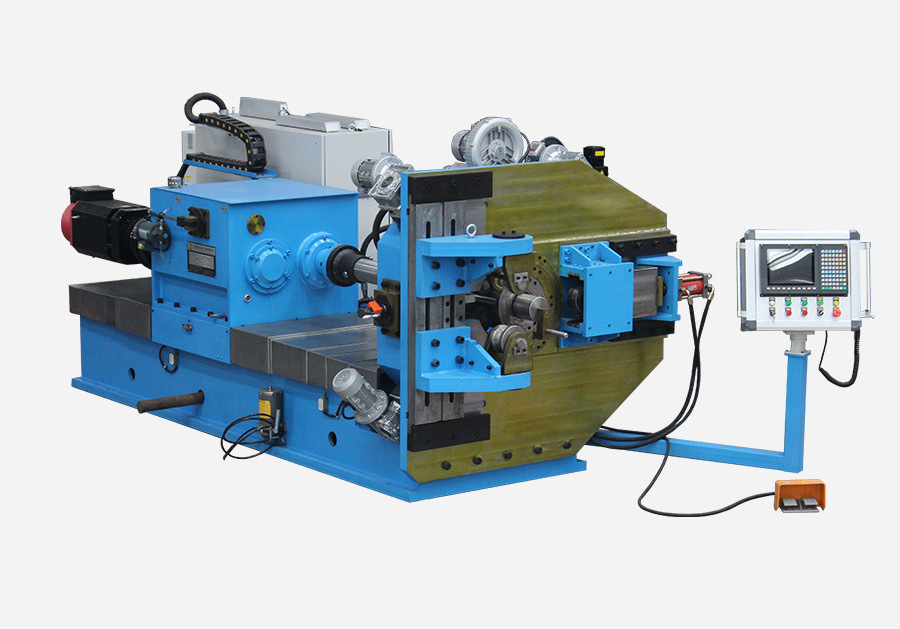

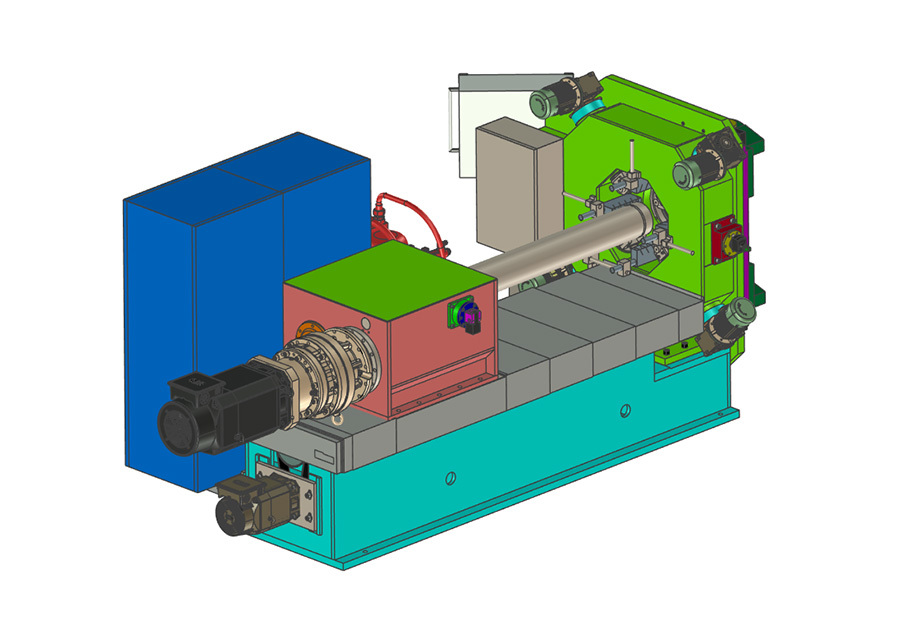

两轴数控热卷簧机

关键词：

热卷

所属分类：

两轴数控热卷簧机

电子邮件：sxjkzdh@163.com

设备简介

两轴数控热卷簧机用于各种类弹簧的卷制，设备型号多，可生产弹簧范围广，可生产线径20-100mm，外径 100-700mm，高度150-2000mm，并可定制生产更大规格的设备。使用CNC控制系统，两套伺服电机分别控制卷制圈数和节距，额定转速内可控制卷制速度无极变速，可控制芯棒进退实现变节距、并圈、收尾、退簧等功能。G代码编程，操作简单，生产过程控制灵活多样用户可自行编程设计，可生产任意规格的圆柱螺旋弹簧及扭簧等异形弹簧。设备性价比高，适合批量小，规格多，要求中等的弹簧生产用户。

功能优势

主轴箱

主轴箱可切换快挡和慢档，可同时满足小线径弹簧卷制速度快和大线径弹簧卷制扭矩大的需求。

送料轮

送料轮可通过带刻度的手柄前后调节，并可上下调节和转动角度，可固定角度，也可在一定角度范围内自由旋转。

收尾装置

收尾装置可通过带刻度的手柄调节位置，收尾轮与退簧板配合完成收尾、退簧等工序，更适合卷制端部制扁的弹簧。

芯棒中心架

芯棒中心架由四套可电动伸缩的滚轮组成可同时收缩，也可单独运行,起到支撑芯棒的作用。

规格参数

设备型号		SXJ-50	SXJ-65	SXJ-80	SXJ-100
卷制料径		20-50mm	20-65mm	20-60mm	20-100mm
芯棒外径		60-250mm	70-350mm	80-450mm	150-500mm
弹簧高度		150-800mm	150-1200mm	200-1600mm	300-2000mm
弹簧外径		100-350mm	110-480mm	120-600mm	220-700mm
弹簧最大重量		200kg	250kg	350kg	500kg
设备总功率		40kw	55kw	65kw	80kw
主轴转速	快档	73r/min	65r/min	53r/min	45r/min
主轴转速	慢档	30r/min	27r/min	21r/min	18r/min
主轴箱导轨		55mm	65mm	65mm	85mm
设备重量		7t	9t	11t	15t
