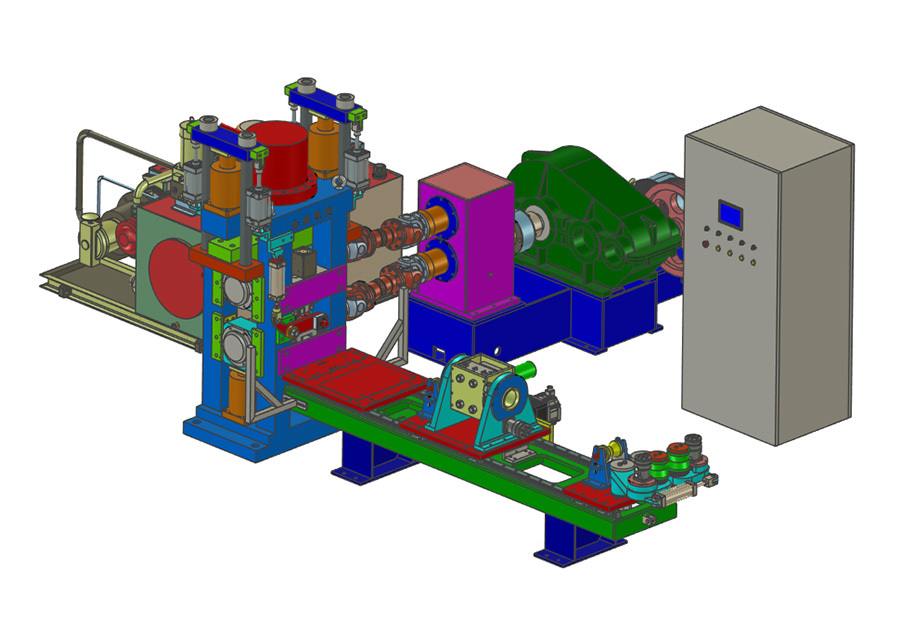

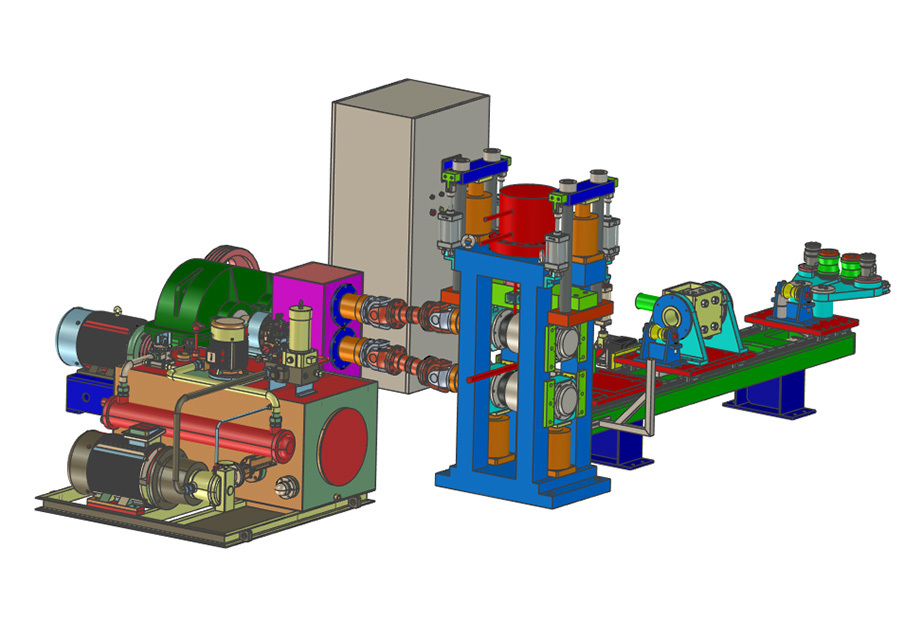

数控液压碾扁机

数控液压碾扁机用于弹簧棒料的端部制扁，可控制材料的制扁长度、制扁锥度、制扁宽度、制扁厚度，可实现从加热到制扁整个过程全自动化生产。制扁过程通过液压部分流量从而控制油缸运行速度，到达控制轧辊下降速度的目的，即可生产出用户所需要的材料锥度。

关键词：

碾扁

所属分类：

数控液压碾扁机

电子邮件：sxjkzdh@163.com

设备简介

数控液压碾扁机用于弹簧棒料的端部制扁，可控制材料的制扁长度、制扁锥度、制扁宽度、制扁厚度，可实现从加热到制扁整个过程全自动化生产。制扁过程通过液压部分流量从而控制油缸运行速度，到达控制轧辊下降速度的目的，即可生产出用户所需要的材料锥度。上下辊可同步对称运行，保证材料生产过程中不容易变形和弯曲。可自动完成夹料、入料、定位、夹紧、翻转、进给、制扁、打标、退出、落料、缓冲等动作。

功能优势

伺服电机控制

伺服电机控制材料初始位置、进给位置、定位位置、打标位置、退出位置等。可设定每次进给不同的位置，实现分步分段进给。

接料架和落料架

负责将加热好的材料送入设备，可升降，并将制扁后的材料移入落料架，可将不同线径材料调整至同一中心线。

上下辊采用液压

上下辊采用液压方式同步运行，同步效果好，避免了双向控制带来的精度误差，液压传递保证了上下受力均匀，运行同步。

打标

轧制完成后，控制材料到设定好的位置，由打标油缸上下同步运动进行打标，打标字头角度可按材料锥度自动调节。

规格参数

设备型号	ZYD-80
设备总功率	65kw
轧辊电机	30kw
液压电机	30kw
进给伺服电机	3kw
轧辊转速	18r/min
系统流量	80L/min
系统压力	20MPa
制扁料径	20-80mm
制扁最大长度	1200mm
制扁温度	950℃~1000℃+10℃
材料长度	2800mm-10000mm
